大型互联网网站和服务采用CDN使用户就近访问资源以提高访问速度。CDN在各地区、各运营商部署的节点，大多通过DNS进行流量调度。

　　权威DNS服务器的分离解析（Split DNS）技术根据不同来源IP地址对同一域名返回不同的解析结果，实现了差异化的流量调度。

　　当用户使用运营商提供的本地递归DNS服务器时，该方法能较好地将用户引导到最优的CDN节点，因为权威DNS服务器看到的查询源IP即递归服务器IP与用户处于同一地区和运营商。

　　然而，随着公共DNS服务的流行（如OpenDNS、Google Public DNS、114DNS等），递归服务器的IP地址已无法代表用户所在的地区和运营商。

　　即使公共DNS服务采用了Anycast部署，其节点分布仍存在很大局限性，尤其是国外的OpenDNS和Google公共DNS目前在中国大陆尚无节点。

　　为了给使用公共DNS服务的用户提供更准确的CDN域名引导，EDNS Client Subnet（ECS）扩展允许递归DNS服务器将用户IP子网信息包含在DNS查询请求中，以帮助权威服务器识别用户位置和运营商，返回最优的解析结果。

　　ECS的工作机制在RFC 7871中定义，目前被Google、OpenDNS和腾讯DNSPod等公共DNS服务所支持。

　　支持ECS的权威解析方案

　　ISC BIND作为最流行的开源DNS服务器软件，从2016年的9.11版本开始试验性地支持权威服务器的ECS功能；但由于GeoIP支持的局限性使其实现难以符合RFC规范，且配置效率低下，该功能在2018年9.13.1版本中被移除。

　　目前支持ECS的权威DNS服务器软件有gdnsd和PowerDNS。

　　上海交通大学的邮件系统、入校VPN和开源软件FTP 镜像等访问量较大的服务配置有多个运营商的服务地址。

　　服务地址的选择过去采用ISC BIND的视图（View）功能实现DNS分离解析，始终存在对公共DNS用户的错误引导问题，尤其是将众多使用Google等国外公共DNS的国内用户，引导到邮件系统的海外镜像节点，造成访问速度显著下降。

　　为了解决该问题，学校权威域名服务引入支持ECS的方案来替代ISC BIND的视图功能。

　　新方案采用gdnsd软件，建立支持ECS的CNAME跳转专用子域ecslb.sjtu.edu.cn，对需要分离解析的如vpn.sjtu.edu.cn域名，首先CNAME指向由gdnsd提供服务vpn.ecslb.sjtu.edu.cn，再依据ECS或递归IP提供不同的解析结果，如图1所示。sjtu.edu.cn域仍由原先的ISC BIND服务器解析，且不再需要视图配置。

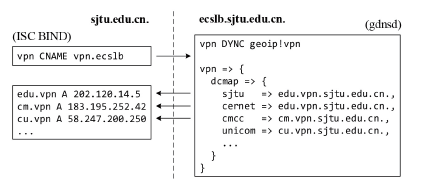

图1 权威解析ECS 配置示意

　　gdnsd的GeoIP插件用于支持GSLB（全局负载均衡），但利用默认的MaxMind GeoIP数据库不能实现国内几大运营商的区分（gdnsd尚不支持GeoIP ASN数据库），因此我们使用Clang.CN提供的国内运营商IPv4和IPv6地址段在gdnsd配置文件中定义“nets”实现自定义的IP段到“数据中心”的映射。

　　为了验证ECS权威解析的效果，从202.120.2.x的教育网地址发起对vpn.sjtu.edu.cn的DNS请求，同时利用gdnsd的Reflect插件配置whoami子域名返回递归服务器地址和ECS地址。

　　对于不支持ECS的百度公共DNS（180.76.76.76），其递归地址111.1.52.5（图2-a）属于浙江省移动，因此解析的“cm.vpn”移动地址（图2-b），对教育网用户不是最优。

　　支持ECS的腾讯DNSPod（119.29.29.29），尽管其递归来源183.57.53.63（图2-c）属于广东省电信，但根据其提供的ECS地址202.120.2.1仍可将用户引导到最优的教育网入口（图2-d）。

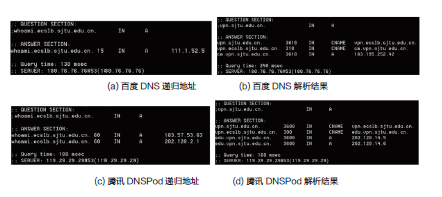

图2 vpn.sjtu.edu.cn 解析结果对比

　　ECS优化效果分析

　　Jia ZHANG等人2017年对Alexa排名前1万的网站域名进行了探测，结果显示在过去5年间CDN的使用率没有明显增长，但权威服务器支持ECS的比例有了显著提升，排名前100的网站有超过50%支持ECS。

　　过去的研究更多地关注CDN或网站侧支持ECS的情况，而学校权威域名服务启用ECS的效益取决于使用公共DNS服务的用户规模和公共DNS对ECS的支持情况。

　　通过对校园网DNS服务器和校园网出口DNS流量持续一个月的分析，9.38万个校园网用户中有1.87万使用校外公共DNS服务（按独立IP统计），占比达20%。

　　各公共DNS的用户数统计见表1，Google和腾讯DNSPod默认支持ECS，OpenDNS申请后也对我校域名启用ECS，三者合并用户数8922个，由此计算学校权威域名服务支持ECS后可使9.5%的校园网内用户受益。

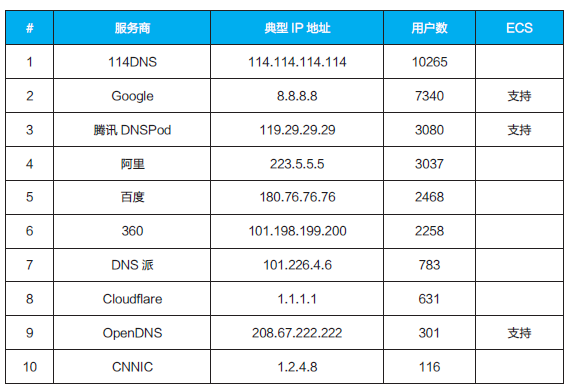

表1 校园网用户DNS 服务选择

　　图3显示了两台gdnsd权威服务器一个月内每小时的请求数，两台合计处理平均每秒204.5个请求，其中支持ECS的请求占25.1%。

图3 gdnsd 服务器请求量

　　全月处理的1.24亿个ECS查询请求，来自总共2038个IP地址，分属51个不同的自治系统，统计如表2。

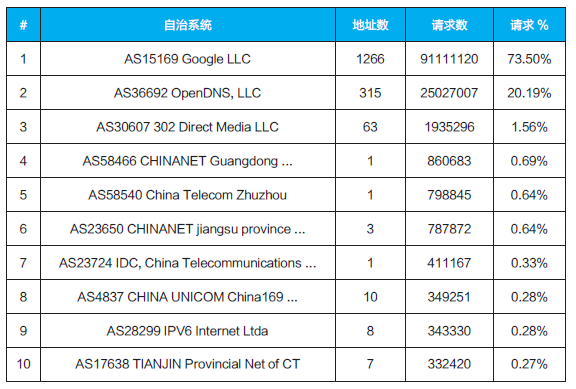

表2 ECS请求源地址分布统计

　　其中来自Google和OpenDNS的请求最多，分别占总ECS请求数的73.50%和20.19%。支持ECS的请求中，来自中国大陆地区的仅占5.31%。ECS查询携带的用户地址信息，99.41%为IPv4地址，IPv6仅占0.59%。

　　使用支持ECS的权威服务器（如gdnsd等）替代传统的ISC BIND视图配置，可有效解决校园网用户及国内用户使用Google、OpenDNS等公共DNS服务时的分区域、分运营商解析问题。

　　流量分析结果显示，上海交通大学校园网内有9.5%的用户使用支持ECS的公共DNS服务，该改进可使8922位校园网用户受益。

　　与此同时，gdnsd权威服务器上线后，处理的校外递归DNS服务器请求中，有25.1%的查询请求支持ECS，因此该方案的部署具有显著的意义。
